Введение.

 Локальная Вычислительная Сеть (ЛВС) (англ. LAN – Local Area Network ) - это совокупность компьютеров, кабелей, сетевых адаптеров, работающих под управлением сетевой операционной системы и прикладного программного обеспечения.

 Объединение компьютеров в вычислительную сеть позволяет выполнять более сложные проекты, состоящие из множества отдельных задач.

 Локальные сети позволяют обеспечить:

  • Разделение файлов. ЛВС позволяет многим пользователям одновременно работать с одним файлом, находящемся на файл сервере.

  • Передача файлов. Возможность быстрого копирования файлов любого размера с одной машины на другую.

  • Доступ к информации и файлам. ЛВС позволяет запускать прикладные программы с любой из рабочих станций, где бы она ни была расположена.

  • Разделение прикладных программ. ЛВС позволяет нескольким пользователям одновременно использовать одну и ту же копию программы.

 •  Одновременный ввод данных в прикладные программы.

 •  Разделение периферийного оборудования. Возможность использования одного устройства несколькими пользователями со своих персональных компьютеров.

             Организация компьютерной сети довольно непростая задача. Словарь по компьютерным сетям насыщен аббревиатурами. Имеющиеся компоненты для компьютерных сетей иногда совместимы, а иногда совсем не работают вместе. Несмотря на некоторый риск и с учетом возможных приобретений и потерь объединение компьютеров в вычислительные сети идет высокими темпами.

             На текущем этапе развития объединения компьютеров сложилась ситуация когда имеется большое количество компьютеров работающих отдельно от всех остальных компьютеров и не имеющих возможность гибко обмениваться с другими компьютерами информацией. Невозможно создание общедоступной базы данных, накопление информации при существующих объемах и различных методах обработки и хранения информации. При имеющейся возможности подключения к глобальным вычислительным сетям типа Internet необходимо осуществить подключение к информационному каналу не одной группы пользователей, а всех пользователей с помощью объединения в глобальные группы.

 Для решения данной проблемы предложено создание единого информационного пространства, способного охватить всех пользователей и предоставить им информацию созданную в разное время и в разном программном обеспечении для ее обработки, а также осуществлять распараллеливание и жесткий контроль данного процесса. Повышение достоверности информации и надежности ее хранения путем создания устойчивой к сбоям и потери информации вычислительной системы, а так же создание архивов данных которые можно использовать в дальнейшем, но на текущий момент необходимости в них нет.

                    Базовые компоненты и технологии, связанные с архитектурой локальных или территориально-распределенных сетей, могут включать в себя следующее аппаратное обеспечение:

  • Кабели

  • Серверы

  • Сетевые интерфейсные платы (NIC)

  • Концентраторы

  • Коммутаторы

  • Маршрутизаторы (территориально-распределенные сети)

  • Серверы удаленного доступа

                • Модемы (территориально-распределенные сети)

 Данные по кабелю передаются в виде пакетов, пересылающихся с одного сетевого устройства на другое. Существует несколько типов кабелей, каждый из которых имеет свои преимущества.

 Витая пара.

 Кабель типа "витая пара" ( TP , Twisted Pair ) бывает двух видов: экранированная витая пара ( STP , Shielded Twisted Pair ) и неэкранированная витая пара ( UTP , Unshielded Twisted Pair ). Оба типа кабеля состоят из пары скрученных медных проводов. Кабель типа "неэкранированная витая пара" стал наиболее популярным благодаря своей низкой стоимости, гибкости и простоте инсталляции. Единственным недостатком такого кабеля является уязвимость к электрическим помехам и "шумам" в линии. Кабели "витая пара" бывают разной категории (3, 4 или 5). Чем выше номер категории, тем большую скорость передачи поддерживает кабель.

 Тонкий и толстый коаксиальный кабель.

 Это типы кабеля аналогичны стандартному телевизионному кабелю. Поскольку с такими кабелями труднее работать, в новых инсталляциях практически всегда применяется витая пара или оптоволоконный кабель.

 Оптоволоконный кабель.

 Оптоволоконный кабель поддерживает скорость передачи данных (в виде пакетов) 10, 100 или 1000 Мбит/с. Данные передаются с помощью световых импульсов, проходящих по оптическому волокну. Хотя этот кабель гораздо дороже и сложнее в инсталляции, чем UTP, он часто применяется в центральных магистральных сетях, поскольку обеспечивает полную защиту от электрических помех и позволяет передавать информацию на очень большие расстояния. Кроме того, благодаря совершенствованию оптоволоконной технологии данный кабель становится все более приемлемым по цене.

  Сетевые интерфейсные платы.

 Сетевые интерфейсные платы (NIC, Network Interface Card) устанавливаются на настольных и портативных ПК. Они служат для взаимодействия с другими устройствами в локальной сети. Существует целый спектр сетевых плат для различных ПК, характеризующихся по скорости передачи данных и способах подключения к сети.

 Если рассматривать просто способ приема и передачи данных на подключенных к сети ПК, то современные сетевые платы (сетевые адаптеры) играют активную роль в повышении производительности, назначении приоритетов для ответственного трафика (передаваемой/принимаемой информации) и мониторинге трафика в сети. Кроме того, они поддерживают такие функции, как удаленная активизация с центральной рабочей станции или удаленное изменение конфигурации, что значительно экономит время и силы администраторов постоянно растущих сетей.

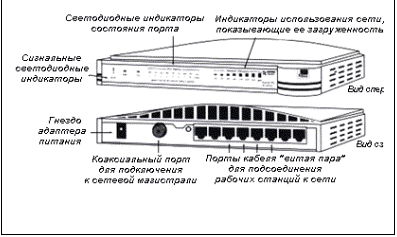

  Концентраторы .

 В структурированной кабельной конфигурации все входящие в сеть ПК взаимодействуют с концентратором (или коммутатором).

              Соединенные с концентратором ПК образуют один сегмент локальной сети. Такая схема упрощает подключение к сети большого числа пользователей, даже если они часто перемещаются. В основном функция концентратора состоит в объединении пользователей в один сетевой сегмент. Концентраторы бывают разных видов и размеров и обеспечивают соединение разного числа пользователей - от нескольких сотрудников в небольшой фирме до сотен ПК в сети, охватывающей комплекс зданий. Функции данных устройств также различны: от простых концентраторов проводных линий до крупных устройств, выполняющих функции центрального узла сети, поддерживающих функции управления и целый ряд стандартов (Ethernet, Fast Ethernet, Gigabit Ethernet, FDDI и т.д.). Существуют также концентраторы, играющие важную роль в системе защиты сети.

 Концентратор начального уровня (базовый концентратор) - это простое, автономное устройство, которое может стать для многих организаций хорошей "отправной точкой".

 Наращиваемые (стековые) концентраторы позволяют постепенно увеличивать размер сети. Такие концентраторы соединяются друг с другом, ставятся один на другой и функционируют как один концентратор. Благодаря низкой стоимости в расчете на порт наращиваемые концентраторы стали особенно популярны.

 При применении концентратора все пользователи делят между собой полосу пропускания сети. Пакет, принимаемый по одному из портов концентратора, рассылается во все другие порты, которые анализируют этот пакет (предназначен он для них или нет). При небольшом числе пользователей такая система превосходно работает. Между тем в случае увеличения числа пользователей начинает сказываться конкуренция за полосу пропускания, что замедляет трафик в локальной сети.

 Традиционные концентраторы поддерживают только один сетевой сегмент, предоставляя всем подключаемым к ним пользователям одну и ту же полосу пропускания.

 Концентраторы с коммутацией портов или сегментируемые концентраторы (такие как концентраторы семейства SuperStack II PS Hub) позволяют свести данную проблему к минимуму, выделив пользователям любой из четырех внутренних сегментов концентратора (каждый из этих сегментов имеет полосу пропускания 10 Мбит/с). Подобная схема дает возможность гибко распределять полосу пропускания между пользователями и балансировать нагрузку сети.

 Двухскоростные концентраторы (dual-speed) можно с выгодой использовать для создания современных сетей с совместно используемыми сетевыми сегментами. Они поддерживают существующие каналы Ethernet 10 Мбит/с и новые сети Fast Ethernet 100 Мбит/с, автоматически опознавая скорость соединения, что позволяет не настраивать конфигурацию вручную. Это упрощает модернизацию соединений - переход от сети Ethernet к Fast Ethernet, когда необходима поддержка новых приложений, интенсивно использующих полосу пропускания сети, или сегментов с большим числом пользователей.

 Кроме того, концентраторы служат центральной точкой для подключения кабелей, изменения конфигурации, поиска неисправностей и централизованного управления, упрощая выполнение всех этих операций.

  Коммутаторы .

 Switch (коммутатор):

    • Многопортовое устройство, обеспечивающее высокоскоростную коммутацию пакетов между портами.

  • В сети с коммутацией пакетов - устройство, направляющее пакеты, обычно на один из узлов магистральной сети. Такое устройство называется также коммутатором данных (data PABX).

 Коммутатор предоставляет каждому устройству (серверу, ПК или концентратору), подключенному к одному из его портов, всю полосу пропускания сети. Это повышает производительность и уменьшает время отклика сети за счет сокращения числа пользователей на сегмент. Как и двухскоростные концентраторы, новейшие коммутаторы часто конструируются для поддержки 10 или 100 Мбит/с, в зависимости от максимальной скорости подключаемого устройства. Если они оснащаются средствами автоматического опознавания скорости передачи, то могут сами настраиваться на оптимальную скорость - изменять конфигурацию вручную не требуется.

 В отличие от концентраторов, осуществляющих широковещательную рассылку всех пакетов, принимаемых по любому из портов, коммутаторы передают пакеты только целевому устройству (адресату), так как знают MAC-адрес (Media Access Control) каждого подключенного устройства. В результате уменьшается трафик и повышается общая пропускная способность, а эти два фактора являются критическими с учетом растущих требований к полосе пропускания сети.

 Коммутация завоевывает популярность, как простой, недорогой метод повышения доступной полосы пропускания сети. Современные коммутаторы нередко поддерживают такие средства, как назначение приоритетов трафика, функции управления сетью и управление многоадресной рассылкой.

  Маршрутизаторы .

 Маршрутизаторы могут выполнять следующие простые функции:

  • Подключение локальных сетей (LAN) к территориально-распределенным сетям (WAN).

 •     Соединение нескольких локальных сетей.

 Маршрутизаторы зависят от используемого протокола (например, TCP/IP, IPX) и, в отличие от мостов и коммутаторов, функционирующих на втором уровне, работают на третьем или седьмом уровне модели OSI. Производительность маршрутизатора в плане объема передаваемых данных в секунду обычно пропорциональна его стоимости. Поскольку маршрутизатор работает на основе протокола, он может принимать решение о наилучшем маршруте доставки данных, руководствуясь такими факторами, как стоимость, скорость доставки и т.д. Кроме того, маршрутизаторы позволяют эффективно управлять трафиком широковещательной рассылки, обеспечивая передачу данных только в нужные порты.

 Коммутаторы уровня 3 .

 Эти коммутаторы называются так потому, что они работают на третьем уровне семиуровневой модели. Как и маршрутизаторы, они зависят от применяемого протокола, однако функционируют значительно быстрее и стоят дешевле. Обычно коммутаторы уровня 3 проектируются для взаимодействия нескольких локальных сетей и не поддерживают соединений территориально-распределенных сетей.

  Серверы удаленного доступа .

 Если вам нужно обеспечить доступ к сети удаленных пользователей, устанавливающих коммутируемое соединение из дома или во время поездки, можно инсталлировать сервер удаленного доступа. Это устройство позволяет нескольким пользователям подключаться к сети по телефонной линии и обращаться к сетевым ресурсам, как и при работе в офисе. Кроме того, такие серверы могут предусматривать защиту от несанкционированного доступа пользователей.

 Модемы.

 Модемы позволяют пользователям ПК обмениваться информацией и подключаться к Internet по обычным телефонным линиям. Название "модем" обусловлено функцией устройства и означает "модулятор/демодулятор". Модем модулирует цифровые сигналы, поступающие от ПК, в аналоговые сигналы, передаваемые по телефонной сети общего пользования, а другой модем де модулирует эти сигналы на приемном конце, снова преобразуя их в цифровую форму.

 В отличие от маршрутизаторов, обеспечивающих общий внешний доступ пользователей, модем поддерживает в каждый момент только одно соединение. При этом предусматривается такая же оплата, как за телефон, включая стоимость услуг междугородной связи. Инсталляция модемов на центральном сетевом сервере может обеспечить их совместное использование. Для ПК применяются встроенные и внешние модемы, а для портативных компьютеров обычно используются модемы формата PC Card. Самые быстрые современные модемы поддерживают скорость 56 Кбит/с.

 Файл сервер и рабочие станции.

                       Файл-сервер является ядром локальной сети. Этот компьютер (обычно высокопроизводительный мини-компьютер) запускает операционную систему и управляет потоком данных, передаваемых по сети. Отдельные рабочие станции и совместно используемые периферийные устройства, такие, как принтеры, - все подсоединяются к файл-серверу.

             Каждая рабочая станция представляет собой обычный персональный компьютер, работающий под управлением собственной дисковой операционной системы. Однако в отличие от автономного персонального компьютера рабочая станция содержит плату сетевого интерфейса и физически соединена кабелями с файл-сервером. Кроме того, рабочая станция запускает специальную программу, называемой оболочкой сети, которая позволяет ей обмениваться информацией с файл-сервером, другими рабочими станциями и прочими устройствами сети. Оболочка позволяет рабочей станции использовать файлы и программы, хранящиеся на файл-сервере, так же легко, как и находящиеся на ее собственных дисках.

 Сетевые технологии.

 Ethernet.

 Ethernet - технология построения локальных сетей, основанная на стандарте IEEE 802.3, Ethernet передает данные со скоростью 10 Мбит/с. В сети Ethernet устройства проверяют наличие сигнала в сетевом канале ("прослушивают" его). Если канал не использует никакое другое устройство, то устройство Ethernet передает данные. Каждая рабочая станция в этом сегменте локальной сети анализирует данные и определяет, предназначены ли они ей. Такая схема наиболее действенна при небольшом числе пользователей или незначительном количестве передаваемых в сегменте сообщений. При увеличении числа пользователей сеть будет работать не столь эффективно. В этом случае оптимальное решение состоит в увеличении числа сегментов для обслуживания групп с меньшим числом пользователей.

  Fast Ethernet.

 В сети Fast Ethernet применяется та же базовая технология, что и в Ethernet - множественный доступ с контролем несущей и обнаружением конфликтов (CSMA/CD, Carrier Sense Multiple Access with Collision Detection). Обе технологии основаны на стандарте IEEE 802.3. В результате для создания сетей обоих типов можно использовать (в большинстве случаев) один и тот же тип кабеля, одинаковые сетевые устройства и приложения. Сети Fast Ethernet позволяют передавать данные со скоростью 100 Мбит/с, то есть в десять раз быстрее Ethernet. При усложнении приложений и увеличении числа обращающихся к сети пользователей такая повышенная пропускная способность может помочь избавиться от "узких мест", вызывающих увеличение времени отклика сети.

 Недавно появилось новое решение, обеспечивающее одновременно широкую совместимость решений 10-Мбит/с Ethernet и 100-Мбит/с Fast Ethernet. "Двухскоростная" технология 10/100-Мбит/с Ethernet/Fast Ethernet позволяет таким устройствам, как сетевые платы, концентраторы и коммутаторы, работать с любой из этих скоростей (в зависимости от того, к какому устройству они подключены). При подсоединении ПК с сетевой платой 10/100-Мбит/с к порту концентратора 10 Мбит/с то он будет работать со скоростью 10 Мбит/с. Если же подключить его к порту концентратора со скоростью 100 Мбит/с, то он автоматически опознает новую скорость. Это дает возможность постепенно переходить на более высокую производительность. Кроме того, такой вариант позволяет упростить оборудование сетевых клиентов и серверов для поддержки нового поколения приложений, интенсивно использующих полосу пропускания и сетевые службы.

  Gigabit Ethernet .

 Сети Gigabit Ethernet совместимы с сетевой инфраструктурой Ethernet и Fast Ethernet, но функционируют со скоростью 1000 Мбит/с - в 10 раз быстрее Fast Ethernet. Gigabit Ethernet - мощное решение, позволяющее устранить "узкие места" основной сети (куда подключаются сетевые сегменты, и где находятся серверы). "Узкие места" возникают из-за появления требовательных к полосе пропускания приложений, все большего увеличения непредсказуемых потоков трафика интрасетей и приложений мультимедиа. Gigabit Ethernet предоставляет способ плавного перевода рабочих групп Ethernet и Fast Ethernet на новую технологию. Такой переход оказывает минимальное влияние на их деятельность и позволяет достичь более высокой производительности.

  ATM.

 ATM (Asynchronous Transfer Mode) или режим асинхронной передачи - это технология коммутации, в которой для пересылки данных применяются ячейки фиксированной длины. Функционируя с высокими скоростями, сети ATM поддерживают интегрированную передачу речи, видео и данных в одном канале, выполняя роль локальных и территориально-распределенных сетей.

  Технологии с кольцевой архитектурой.

 Технологии Token Ring и FDDI используются для создания эстафетных сетей с маркерным доступом. Они образуют непрерывное кольцо, в котором в одном направлении циркулирует специальная последовательность битов, называемая маркером (token). Маркер передается по кольцу, минуя каждую рабочую станцию в сети. Рабочая станция, располагающая информацией, которую необходимо передать, может добавить к маркеру кадр данных. В противном случае (при отсутствии данных) она просто передает маркер следующей станции. Сети Token Ring функционируют со скоростью 4 или 16 Мбит/с.FDDI (Fiber Distributed Data Interface) также представляет собой кольцевую технологию, но она разработана для оптоволоконного кабеля и используется в магистральных сетях. Данный протокол аналогичен Token Ring и предусматривает передачу маркера по кольцу от одной рабочей станции к другой. В отличие от Token Ring, сети FDDI обычно состоят из двух колец, маркеры которых циркулируют в противоположных направлениях. Это делается для обеспечения бесперебойной работы сети - ее защиты от отказов в одном из колец. Сети FDDI поддерживают скорость 100 Мбит/с и передачу данных на большие расстояния. Максимальная длина окружности сети FDDI составляет 100 км, а расстояние между рабочими станциями - 2 км.

 Обе кольцевые технологии находят применение в новейших сетевых инсталляциях как альтернатива ATM и различных разновидностей Ethernet.

 Топология типа «звезда».

 Концепция топологии сети в виде звезды пришла из области больших ЭВМ, в которой головная машина получает и обрабатывает все данные с периферийных устройств как активный узел обработки данных. Вся информация между двумя периферийными рабочими местами проходит через центральный узел вычислительной сети.

  Структура топологии ЛВС - «звезда».

 Пропускная способность сети определяется вычислительной мощностью узла и гарантируется для каждой рабочей станции. Коллизий (столкновений) данных не возникает.

 Кабельное соединение довольно простое, так как каждая рабочая станция связана с узлом. Затраты на прокладку кабелей высокие, особенно когда центральный узел географически расположен не в центре топологии.

 При расширении вычислительных сетей не могут быть использованы ранее выполненные кабельные связи: к новому рабочему месту необходимо прокладывать отдельный кабель из центра сети.

 Топология в виде звезды является наиболее быстродействующей из всех топологий вычислительных сетей, поскольку передача данных между рабочими станциями проходит через центральный узел (при его хорошей производительности) по отдельным линиям, используемым только этими рабочими станциями. Частота запросов передачи информации, от одной станции к другой, невысокая, по сравнению с достигаемой в других топологиях.

 Производительность вычислительной сети в первую очередь зависит от мощности центрального файлового сервера. Он может быть узким местом вычислительной сети. В случае выхода из строя центрального узла нарушается работа всей сети.

 Центральный узел управления – файловый сервер реализует оптимальный механизм защиты против несанкционированного доступа к информации. Вся вычислительная сеть может управляться из ее центра.

 Кольцевая топология.

 При кольцевой топологии сети рабочие станции связаны одна с другой по кругу, т.е. рабочая станция 1 с рабочей станцией 2, рабочая станция 3 с рабочей станцией 4 и т.д. Последняя рабочая станция связана с первой. Коммуникационная связь замыкается в кольцо.

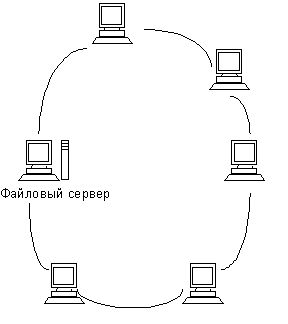

  Структура кольцевой топологии ЛВС.

  Прокладка кабелей от одной рабочей станции до другой может быть довольно сложной и дорогостоящей, особенно если географическое расположение рабочих станций далеко от формы кольца (например, в линию).

 Сообщения циркулируют регулярно по кругу. Рабочая станция посылает по определенному конечному адресу информацию, предварительно получив из кольца запрос. Пересылка сообщений является очень эффективной, так как большинство сообщений можно отправлять «в дорогу» по кабельной системе одно за другим. Очень просто можно сделать кольцевой запрос на все станции. Продолжительность передачи информации увеличивается пропорционально количеству рабочих станций, входящих в вычислительную сеть.

 Основная проблема при кольцевой топологии заключается в том, что каждая рабочая станция должна активно участвовать в пересылке информации, и в случае выхода из строя хотя бы одной из них вся сеть парализуется.

 Подключение новой рабочей станции требует краткосрочного выключения сети, так как во время установки кольцо должно быть разомкнуто. Ограничения на протяженность вычислительной сети не существует, так как оно, в конечном счете, определяется исключительно расстоянием между двумя рабочими станциями.

 Специальной формой кольцевой топологии является логическая кольцевая сеть. Физически она монтируется как соединение звездных топологий. Отдельные звезды включаются с помощью специальных коммутаторов. В зависимости от числа рабочих станций и длины кабеля между рабочими станциями применяют активные или пассивные концентраторы. Активные концентраторы дополнительно содержат усилитель для подключения от 4 до 16 рабочих станций. Пассивный концентратор является исключительно разветвительным устройством (максимум на три рабочие станции). Управление отдельной рабочей станцией в логической кольцевой сети происходит так же, как и в обычной кольцевой сети. Каждой рабочей станции присваивается соответствующий ей адрес, по которому передается управление (от старшего к младшему и от самого младшего к самому старшему). Разрыв соединения происходит только для нижерасположенного (ближайшего) узла вычислительной сети, так что лишь в редких случаях может нарушаться работа всей сети.

  Структура логической кольцевой цепи ЛВС.

 Шинная топология.

 При шинной топологии среда передачи информации представляется в форме коммуникационного пути, доступного для всех рабочих станций, к которому они все должны быть подключены. Все рабочие станции могут непосредственно вступать в контакт с любой рабочей станцией, имеющейся в сети.

 Структура шинной топологии ЛВС.

 Рабочие станции в любое время, без прерывания работы всей вычислительной сети, могут быть подключены к ней или отключены. Функционирование вычислительной сети не зависит от состояния отдельной рабочей станции.

 В стандартной ситуации для шинной сети Ethernet часто используют тонкий кабель или Cheapernet –кабель с тройниковым соединителем. Отключение и особенно подключение к такой сети требуют разрыва шины, что вызывает нарушение циркулирующего потока информации и зависание системы.

 Новые технологии предлагают пассивные штепсельные коробки, через которые можно отключать и/или подключать рабочие станции во время работы вычислительной сети.

 Благодаря тому, что рабочие станции можно подключать без прерывания сетевых процессов и коммуникационной среды, очень легко прослушивать информацию, т.е. ответвлять информацию из коммуникационной среды.

 В ЛВС, с прямой (не модулируемой) передачей информации всегда может существовать только одна станция, передающая информацию. Для предотвращения коллизий в большинстве случаев применяется временной метод разделения, согласно которому для каждой подключенной рабочей станции в определенные моменты времени предоставляется исключительное право на использование канала передачи данных. Поэтому требования к пропускной способности вычислительной сети при повышенной нагрузке повышаются, например, при вводе новых рабочих станций. Рабочие станции присоединяются к шине посредством устройств ТАР ( Terminal Access Point – точка подключения терминала). ТАР представляет собой специальный тип подсоединения к коаксиальному кабелю.

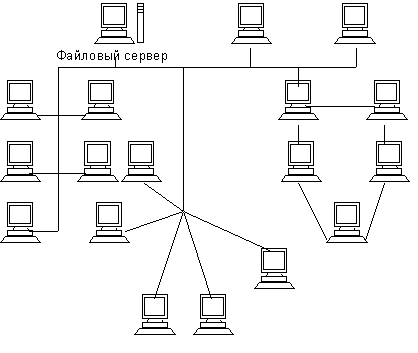

 Древовидная структура ЛВС.

 Наряду с известными топологиями, на практике применяется и комбинированная - древовидна структура. Она образуется в основном в виде комбинаций вышеназванных топологий вычислительных сетей.

              Вычислительные сети с древовидной структурой применяются там, где невозможно непосредственное применение базовых сетевых структур в чистом виде. Для подключения большого числа рабочих станций соответственно адаптерным платам применяют сетевые усилители и/или коммутаторы.

  Древовидная структура ЛВС.

 Базовая модель OSI (Open System Interconnection).

 Для того чтобы привести в движение процесс передачи информации через линии связи, необходимы машины с одинаковым кодированием данных и непосредственное соединение между ними. Для единого представления данных в линиях связи, по которым передается информация, сформирована Международная организация по стандартизации ( ISO – International Standards Organization ).

 ISO предназначена для разработки модели международного коммуникационного протокола, в рамках которой можно разрабатывать международные стандарты.

 Международная организация по стандартизации разработала базовую модель взаимодействия открытых систем OSI ( Open Systems Interconnection ) в 1984 году. Эта модель является международным стандартом для передачи данных.

 Семиуровневая модель ISO .

  • 1 Уровень: физический – битовые протоколы передачи информации;

  • 2 Уровень: канальный – формирование кадров, управление доступом к среде;

  • 3 Уровень: сетевой – маршрутизация, управление потоками данных;

  • 4 Уровень: транспортный – обеспечение взаимодействия удаленных процессов;

  • 5 Уровень: сеансовый – поддержка диалога между удаленными процессами;

  • 6 Уровень: представления данных – интерпретация передаваемых данных;

  •7 Уровень: прикладной – пользовательское управление данными.

 Основная идея этой модели заключается в том, что каждому уровню отводится конкретная роль. Так как пользователи нуждаются в эффективном управлении, система вычислительной сети представляется как комплексное строение, которое координирует взаимодействие задач пользователей.

 Опишем каждый уровень, согласно выполняемым им функций:

 Физический уровень (англ. physical ).

 Определяет механический и электрический интерфейс с физическим носителем (т.е. коаксиальным кабелем или витой парой). Под этот уровень подходят физические устройства, управляющие передающим данные электрическим напряжением.

 Канальный уровень (англ. data link ).

 На этом уровне происходит отслеживание и исправление ошибок. Довольно часто уровень передачи данных подразделяется еще на два слоя, которые позволяют сгладить различие между физическими сетями, используемыми для соединений в локальных и глобальных сетях. Деление происходит на два подуровня: MAC (англ. Media Access Control – Управление передающей средой) и LLC (англ. Logical Link Control – Управление логической связью). Подуровень MAC предоставляет сетевым картам совместный доступ к физическому уровню. Уровень MAC напрямую связан с сетевой картой и отвечает за безошибочную передачу данных между двумя сетевыми картами. Подуровень LLC управляет передачей данных и определяет точки логического интерфейса ( Service Access Points – точки доступа к службам), которые другие компьютеры могут использовать для передачи информации из подуровня LLC в высшие уровни OSI .

 Сетевой уровень (англ. network ).

 Использует предоставляемые нижележащим уровнем услуги связи для того, чтобы организовать передачу данных по сети. Сетевой уровень устанавливает правила связи компьютеров через многочисленные сегменты сети, включая «упаковку» сообщений в пакеты, снабженные адресами. Этот уровень отвечает за надежность передачи данных, основной его функцией является предоставление возможностей передачи данных для вышележащего транспортного уровня. Стандартными протоколами этого слоя являются CNLS , CONS , IP и IPX .

 Транспортный уровень (англ. transport ).

 Отвечает за надежность обработки данных, вне зависимости от нижележащих уровней. Этот уровень управляет потоком данных в сети и контролем соединения между конечными адресами. К стандартным протоколам этого уровня относятся TCP и SPX .

 Сеансовый уровень (англ. session ).

 Выполняет функцию посредника между верхними уровнями, которые ориентированы на работу с приложениями, и нижними уровнями, ориентированными на коммуникации в реальном времени. Сеансовый уровень предоставляет возможности для управления и контроля данных во множестве одновременных соединений, контролируя диалог связанных по сети приложений. Этот уровень обеспечивает возможности запуска, приостановки, инициализации и перезапуска сети.

 Уровень представления данных (англ. presentation ).

 Определяет форму, которую принимают данные при обмене между рабочими станциями. На компьютере–отправителе ПО этого уровня конвертирует данные из формата уровня приложений в промежуточный, распознаваемый остальными уровнями формат. На компьютере–получателе этот уровень совершает обратное преобразование данных. Уровень представления также управляет средствами защиты сети от несанкционированного доступа, предоставляя такие услуги, как кодирование данных. Кроме того, этот уровень устанавливает правила передачи данных и занимается сжатием передаваемой информации для повышения пропускной способности сети.

 Прикладной уровень (англ. application ).

 Предоставляет конечным пользователям возможность пользоваться сетью. На этом уровне производятся высокоуровневые действия, управляемые компонентами локальной операционной системы. В отличие от остальных уровней модели OSI , этот уровень напрямую доступен конечным пользователям. В его функции входят передача данных, обработка сообщений, управление структурой каталогов, удаленное выполнение программ и эмуляция терминала.

  Передача данных в ЛВС.

  В ЛВС передачу и прием сообщений осуществляют сетевые адаптеры с помощью кабеля и только наличие определенных протоколов обмена превращает компьютеры в ту или иную сеть.

  На самом низком уровне компьютеры в сети обмениваются информацией друг с другом пакетами сообщений. Эти пакеты составляют фундамент, на котором базируется работа сети. Сетевой адаптер осуществляет прием и передачу пакетов под управлением соответствующего программного обеспечения. Пакеты адресуются рабочим станциям, каждая из которых должна иметь уникальный адрес в сети.

  Для правильной и, следовательно, полной и безошибочной передачи данных необходимо придерживаться согласованных и установленных правил. Все они оговорены в протоколе передачи данных.

  Протокол передачи данных требует следующей информации:

  •   Синхронизация. Под синхронизацией понимают механизм распознавания начала блока данных и его конца.

  •  Инициализация. Установление соединения между взаимодействующими партнерами по сеансу связи.

  •   Блокирование. Разбиение передаваемой информации на блоки данных строго определенной максимальной длины (включая опознавательные знаки начала блока и его конца).

  •   Адресация. Адресация обеспечивает идентификацию различного используемого оборудования данных, которое обменивается друг с другом информацией во время взаимодействия.

  •   Обнаружение ошибок. Под обнаружением ошибок понимают установку битов четности и, следовательно, вычисление контрольных битов с целью проверки правильности передачи данных.

  •   Нумерация блоков. Текущая нумерация блоков позволяет установить ошибочно передаваемую или потерявшуюся информацию.

  •   Управление потоком данных. Управление потоком данных служит для распределения и синхронизации информационных потоков. Так, например, если не хватает места в буфере устройства данных или данные не достаточно быстро обрабатываются в периферийных устройствах (например, принтерах), сообщения и / или запросы накапливаются.

  •   Методы восстановления. После прерывания процесса передачи данных используют методы восстановления, чтобы вернуться к определенному положению для повторной передачи информации.

  •   Разрешение доступа. Распределение, контроль и управление ограничениями доступа к данным вменяются в обязанность пункта разрешения доступа (например, «только передача» или «только прием»).

  Протоколы локальных сетей.

  Под протоколами локальных сетей подразумевается набор протоколов первого и второго уровней эталонной модели, определяющих архитектуру локальной сети, в том числе ее топологию, передающую среду, техниче­ские средства и протоколы. Основополагающими для локальных сетей являются стандарты серии IEEE. С помощью этих стандартов были опре­делены: основная терминология, архитектура и протоколы двух нижних уровней эталонной модели взаимодействия открытых систем.

  Стандарт IEEE 802.1 является общим документом, который определя­ет архитектуру и прикладные процессы системного управления сетью, методы объединения сетей на подуровне управления доступом к пере­дающей среде. В соответствии с данным стандартом канальный уровень разбит на два подуровня: УЛК — управления логическим каналом и УДС — управления доступом к физической среде.

  Стандарт IEEE 802.2 определяет протоколы управления логическим каналом, в том числе специфицирует интерфейсы с сетевым уровнем и подуровнем управления доступом к передающей среде. Каждый из ос­тальных стандартов, начиная с IEEE 802.3, определяет метод доступа и специфику физического уровня для конкретного типа локальной компь­ютерной сети. Так, стандарт IEEE 802.3 описывает характеристики и процедуры множественного доступа с контролем передачи и обнаруже­нием столкновений. Стандарт IEEE 802.4 определяет протокол маркерно­го доступа к моноканалу. Процедуры и характеристики маркерного мето­да доступа к кольцевой сети определяется стандартом IEEE 802.5. Для локальных сетей, охватывающих площадь радиусом до 25 км и исполь­зующих технические средства кабельного телевидения, разработан стан­дарт IEEE 802.6. Этот стандарт предусматривает передачу данных, речи, изображений и позволяет создавать так называемые городские локальные сети. В настоящее время продолжаются работы по стандартизации ло­кальных компьютерных сетей. Так, в подкомитете IEEE 802.11 разраба­тывается стандарт на радиосети для мобильных компьютеров, а в комите­те IEEE 802.12 рассматривается стандарт на высокоскоростные компью­терные сети “ lOOVG- AnyLAN.

  В 1985 году серия стандартов IEEE 802 была принята Международной организацией стандартов за основу международных стандартов физиче­ского и канального уровней ISO/ DIS 8802/2.2 — ISO/ DIS 8802/5. Кроме того, эти стандарты были дополнены стандартом ISO/DIS 8802/7 на сети с тактируемым методом доступа к кольцу, разработанным на основе про­токолов сети Cambridge Ring.

  Транспортные протоколы.

  Транспортные протоколы предназначены для обеспечения надежной связи в процессе обмена информацией между абонентами компьютерной сети. Как известно, качество передачи информации во многом определя­ется используемой линией связи. Например, коммутируемые телефонные каналы сетей общего пользования характеризуются относительно высо­ким уровнем помех. При использовании подобных каналов в компью­терных сетях необходимо принимать дополнительные меры по повыше­нию надежности передачи данных. В свою очередь, оптоволоконные ли­нии связи характеризуются низким уровнем помех. В данном случае дос­таточно использовать минимальный набор транспортных услуг и про­стейший протокол обмена информацией. Особое значение транспортные протоколы приобретают в компьютерных сетях, передающая среда кото­рых характеризуется относительно высоким уровнем ошибок и низкой надежностью передачи данных.

  Одним из первых протоколов транспортного уровня является прото­кол АННР ( ARPA Host- to- Host Protocol), разработанный для сети ARPA. Основное внимание в протоколе АННР уделялось управлению потоком данных, адресации пользователей, а также взаимодействию с программа­ми, реализующими протоколы верхних уровней. Развитие сети ARPA в направлении использования сетей передачи данных общего пользования, привело к появлению нового, более надежного протокола, известного в настоящее время под названием «протокол управления передачей» или TCP (сокращение от Transmission Control Protocol). Протокол TCP оказал­ся достаточно удачным и был положен в основу стандартного междуна­родного протокола транспортного уровня.

  С целью выбора оптимального набора транспортных услуг стандарт­ным протоколом определено три типа (А, В, С) сетевых соединений и пять классов (О, 1, 2, 3, 4) транспортного протокола. В зависимости от характеристик конкретной сети передачи данных определяется тип сете­вого соединения, которому она удовлетворяет. Затем, с учетом требуемо­го уровня качества передачи, выбирается необходимый класс транспорт­ного протокола.

  Межсетевые протоколы.

  Согласование компьютерных сетей между собой осуществляется на сетевом и транспортном уровнях. В настоящее время исполь­зуются два основных подхода к формированию межсетевого взаимодей­ствия:

  • объединение сетей в рамках сети Internet в соответствии с межсете­вым протоколом IP;

  • объединение сетей коммутации пакетов (Х.25).

  Основное различие этих подходов заключается в следующем: прото­кол IP относится к протоколам без установления логического соединения (дейтаграмм), а Рекомендация Х.75 предполагает организацию вир­туального соединения (канала).

  Становление корпоративных компьютерных сетей тесно связано с се­тью Internet, в рамках которой были реализованы основные принципы и протоколы межсетевых соединений. С сетью Internet связано появление новой группы протоколов — так называемых межсетевых протоколов, или IP-протоколов (сокращение от Internet Protocol). Территориально располагаясь на сетевом уровне Эталонной модели, межсетевой протокол согласовывает транспортную и сетевую службы различных компьютерных сетей.

  По мере развития различных компьютерных сетей стала очевидной потребность в их объединении. В связи с этим, начиная с 1973г., агент­ство ARPA начало осуществлять программу Internetting Project. Следовало определить, как связать сети между собой с учетом того, что каждая из них использует различные протоколы передачи информации. Для этой цели был предложен протокол TCP/IP (Transmission Control Protocol/ Internet Protocol). Собственно протокол TCP/ IP состоит из двух протоко­лов: TCP и IP. Протокол TCP является стандартным транспортным про­токолом и предоставляет сервис для надежной передачи информации между клиентами сети. Протокол IP обеспечивает сервис доставки паке­тов между узлами сети Internet и отвечает за адресацию сетевых узлов. В процессе своего функционирования протокол IP постоянно взаимодейст­вует с протоколом межсетевых управляющих сообщений ( IСМР — сокра­щение от Internet Control Message Protocol), образуя с ним так называемый межсетевой модуль (IP-модуль).

  Протоколы TCP и IP располагаются в середине Эталонной модели взаимодействия открытых систем и тесно связаны с протоколами других уровней. В связи с этим термин “ TCP/ IP” обычно охватывает все, что связано с протоколами TCP и IP. Сюда входит целое семейство протоко­лов, прикладные программы и даже сама сеть.

  Протокол UDP ( User Datagram Protocol) — протокол пользовательских дейтаграмм является одним из двух основных протоколов, расположен­ных непосредственно над протоколом IP. Он предоставляет прикладным процессам ограниченный набор транспортных услуг, обеспечивая нена­дежную доставку дейтаграмм. Протокол UDP использует такие сетевые приложения, как NFS ( Network File System — сетевая файловая система) и SNMP ( Simple Network Management Protocol — простой протокол управле­ния сетью).

  В отличие от UDP, протокол TCP обеспечивает гарантированную дос­тавку с установлением соединений в виде потоков байт.

  Протокол Telnet является протоколом эмуляции терминала и позволя­ет рассматривать все удаленные терминалы как стандартные «сетевые виртуальные терминалы». Протокол FTP ( File Transfer Protocol — прото­кол передачи файлов) позволяет пользователю просмотреть каталог уда­ленного компьютера, скопировать один или нескольких файлов.

  Протокол SMTP ( Simple Mail Transfer Protocol — простой протокол пе­редачи почты) поддерживает передачу электронной почты между произ­вольными узлами сети Internet.

  Протокол ARP ( Address Resolution Protocol — протокол разрешения адресов), осуществляет преобразование (отображение) IP-адресов в Ethernet адреса. Обратное преобразование осуществляется с помощью протокола RARP ( Reverse Address Resolution Protocol — обратный прото­кол разрешения адресов).

  Последовательность протоколов, непосредственно участвующих в пе­редаче информации, называется стеком протоколов или протокольным стеком. Так, например, при передаче файлов через сеть Ethernet прото­кольный стек содержит протоколы: FTP/ TCP/ IP/ IEEE 802.4.

  В корпоративной сети важную роль играют механизмы преобразова­ния физических адресов конкретной сети в межсетевые ( Internet) адреса и обратно. В рамках каждой отдельной сети рабочие станции взаимодей­ствуют между собой на канальном уровне, используя для этого свою сис­тему адресации. Так, физический адрес в сети Ethernet задается шести­байтовым числовым значением, каждый байт записывается в шестнадцатеричной системе и отделяется двоеточием, например: 07:01:АО:47:54:С4.

  Для обеспечения условия «открытости» систем межсетевые адреса, называемые IP-адресами, являются логическими и не зависят от аппара­туры или конфигурации сети. IP-адрес сети класса С, состоит из четырех десятичных цифр (каждый по величине не больше 255), отделенных друг от друга точками, например 192.168.0.245. Крайнее слева число обозначает базовую сеть, последующие числа указывают на более мелкие участки внутри этой сети — до адреса конкретного компьютера. Для облегчения запоминания адресов широко используется их именное обозначение, называемое до­менным. Преобразование домена в цифровой адрес осуществляется авто­матически при маршрутизации сообщения. Доменные имена обладают постоянной структурой, опираясь на которую можно понять, к чему они относятся. Система доменных имен ( DNS), описывающая компьютеры и организации, в которых они установлены, устроена зеркально по отно­шению к цифровой IP-адресации. Если в IP-адресе наиболее общая ин­формация указана слева, то в доменных именах она находится справа. IP-пакет помещается в физический кадр той сети, по которой он в на­стоящий момент передается. IP-пакет содержит межсетевой адрес узла-получателя, сетевой кадр данных, в свою очередь должен, содержать фи­зический адрес узла-получателя. Особую актуальность приобретает меха­низм преобразования (отображения) адресов для широковещательных се­тей, таких как Ethernet, Token Ring и им подобные. Эта процедура реали­зуется с помощью протокола ARP. Перед началом передачи IP-пакета узел должен определить, какой физический адрес в сети соответствует адресу получателя, заданному в IP-пакете. Для этого узел посылает ши­роковещательный пакет ARP, содержащий IP-адрес получателя. После этого он ожидает ответ от узла с данным IP-адресом. Получатель посыла­ет информационный кадр с указанием своего физического адреса. С це­лью сокращения времени передачи пакетов и уменьшения числа широ­ковещательных запросов, каждый узел содержит кэш-память, в которой хранится таблица разрешения адресов. С помощью этой таблицы задается соответствие между физическими и IP-адресами. Сначала физический адрес ищется в таблице разрешения адресов. Если узел находит соответ­ствующий физический адрес для IP-пакета, то он использует его для об­ращения к получателю. В противном случае узел запускает процедуру ARP, по завершении которой осуществляется соответствующая коррек­ция таблицы разрешения адресов.

  Протоколы прикладного уровня.

  Три верхних уровня Эталонной модели взаимодействия открытых сис­тем — сеансовый, представительный и прикладной уровень определяют протоколы, ориентированные на приложения. Протоколы верхних уров­ней устанавливают стандартные для компьютерной сети процедуры вы­полнения прикладных функций.

  Так, протокол передачи, доступа и управления файлом ( File, Transfer, Access and Management) и соответствующая ему прикладная служба определяется стандартом ISO 8571 Международной организации стандартов. Стандартизация обеспечивает взаимодействие пользователей файловых систем в процессе передачи, доступа или управления храня­щейся информации, таким образом, как если бы файлы хранились в са­мих этих системах.

  Особое место среди служб прикладного уровня занимает система об­работки сообщений ( Massage Handling Systems), предназначенная для обеспечения надежной передачи информации между абонентами компьютерной сети. Особенностью этой системы является асинхронность, то есть передача информации с промежуточным накоплением. В этом смысле функционирование системы обработки сообщений напоми­нает работу почтовой службы. Поэтому такую систему называют также службой электронной почты.

  Рассмотренные выше протоколы прикладного уровня являются базо­выми и позволяют организовать взаимодействие компьютерной сети практически с любыми пользовательскими системами. Сетевые операционные системы для локальных сетей.

 Общий обзор сетевых ОС.

              Сетевая операционная система необходима для управления потоками сообщений между рабочими станциями и серверами. Она может позволить любой рабочей станции работать с разделяемым сетевым диском или принтером, которые физически не подключены к этой станции.

 В некоторых компьютерных сетях есть выделенный автономный компьютер, который выполняет функции только файлового сервера. Такие системы называются ЛВС с файловым сервером. В других, малых ЛВС, рабочая станция может одновременно выполнять и функции файлового сервера. Это одноранговые ЛВС.

 Компоненты сетевой операционной системы на каждой рабочей станции и файловом сервере взаимодействуют друг с другом посредством языка, называемым протоколом. Одним из общих протоколов является протокол NetBIOS (Network Basic Input Output System -Сетевая операционная система ввода-вывода). Другим распространенным протоколом является IPX фирмы Novell (Internet-work Packet Exchange - Межсетевой обмен пакетами).

 Ниже приведен список некоторых сетевых операционных систем с указанием их производителей:

 Далее будут рассмотрены некоторые из этих операционных систем:

 ОС NetWare фирмы Novell .

 Novell была одной из первых компаний, которые начали создавать ЛВС. Она производила как аппаратные средства, так и программные, однако в последнее время фирма Novell сконцентрировала усилия на программных средствах ЛВС.

               Далее приводятся некоторые характеристики программных продуктов NetWare :

  • В среде NetWare способно работать большее количество приложений, чем в любой другой ЛВС.

  • ОС NetWare способна поддерживать рабочие станции, управляемые DOS, DOS и Windows, OS/2, UNIX, Windows NT, Mac System 7 и другими ОС.

  • ЛВС NetWare может работать с большим количеством различных типов сетевых адаптеров, чем любая другая операционная система. Для достижения поставленных целей вы можете выбрать аппаратные средства от множества разных поставщиков. С NetWare можно использовать ARCnet, EtherNet, Token Ring или практически любой  другой тип сетевого адаптера.

  • ЛВС NetWare может разрастаться до огромных размеров.

  • Средства защиты данных, предоставляемые NetWare, более чем достаточны для большинства ЛВС.

  • NetWare допускает использование более чем 200 типов сетевых адаптеров, более чем 100 типов дисковых подсистем для хранения данных, устройств дублирования данных и файловых серверов.

  ОС LAN Manager и ОС LAN Server .

 Эти сетевые операционные системы больше подходят под начинающую широко развиваться программную технологию клиент/сервер. Многие специалисты считают, что будущее именно за этой технологией, поэтому вполне возможно, что в будущем ОС NetWare потеряет свои лидирующие позиции.

               Обе сетевые ОС LAN Manager и LAN Server работают, опираясь на OS/2.

 При использовании OS/2 в качестве операционной системы для управления файловым сервером ЛВС появляется возможность обслуживания запросов рабочих станций в многозадачной среде, основанной на принципе разделения памяти. Каждой задаче или прикладной программе выделяются определенные области памяти, которые обслуживаются параллельно. При этом прикладная программа состоит из процессов. Важным преимуществом является простота программного управления компьютерами в среде OS/2, даже если они используются в качестве файловых серверов. Сама система OS/2 имеет такие положительные черты как:

  • нет ограничения памяти на уровне 640К для прикладных программ

  • OS/2 версии 2.х предоставляет пользователю одновременный доступ к нескольким сеансам DOS, каждый из которых может располагать объемом ОЗУ 620К.

  • система OS/2 допускает возможность работы в среде Microsoft Windows.

  • простая инсталляция с использованием графического интерфейса

  • виртуальная память

  • быстрый доступ к диску

  • высокопроизводительная файловая система (HPFS - High Performance File System)

 • поддержка национальных языков (NLS - National Language Support).

  • поддержка усовершенствованного механизма управления системой питания (APM - Advanced Power Management)

  • защита целостности системы

  • быстрая 32 -х разрядная архитектура

 Система OS/2 предоставляет в распоряжение программисту именованные каналы (named pipes). Программист может интерпретировать эти каналы как файлы, но  на самом деле именованные каналы содержат сообщения. Они движутся от рабочих станций к файловому серверу. На сервере прикладная программа может выполнять их обработку.

 При использовании  накопителей, администратор определяет, какие ресурсы файлового сервера могут быть разделяемыми. С рабочей станции обнаружить, что разделяемым является весь диск или только его директория невозможно.

 Одной из существенных причин, в силу которых LAN Manager и LAN Server оказались менее популярными, чем сетевая ОС NetWare, является большой объем дискового пространства, требуемый для хранения программных и конфигурационных файлов LM и LS. Обычно при работе с NetWare, чтобы иметь доступ к файловому серверу, нужно хранить на рабочей станции от двух до шести набольших файлов. При работе с LAN Manager и LAN Server для тех же целей необходимо от 1М до 3М дискового пространства на рабочей станции.

 Требования к объему памяти для программного обеспечения рабочих станций под управлением LAN Manager и LAN Server также гораздо выше, чем для NetWare. Для LM и LS примерный объем памяти под драйвера равен 90К, а рабочие станции под управлением NetWare требуют только от 50К до 60К памяти под рабочие драйвера.

    Рассматриваемые сетевые операционные  системы LAN Manager и LAN Server дают возможность контролировать доступ к клавиатуре и экрану файлового сервера. В специальном невыделенном режиме работы файловый сервер позволяет пользователям просматривать и управлять очередями печати, но не разрешает изменять псевдонимы зарегистрированных пользователей или другие административные данные. Для доступа к экранам с административными данными пользователь должен задать специальный пароль.

  Windows NT Advanced Server .

     В начале 1993 года фирма Microsoft выпустила новую сетевую ОС NT Advanced Server, и эта операционная система расширяет характеристики и преимущества OC LAN Manager по нескольким направлениям.

              ОС Advanced Server является 32-х разрядной операционной системой, но в отличие от LAN Server, NT Advanced Server может работать и на платформах MIPS R4000 фирмы Intel или Alpha фирмы DEC. Предусмотрена работа системы Advanced Server в симметричном мультипроцессорном (с несколькими центральными процессорами) компьютерами. Дополнительные вычислительные мощности на файловом сервере могут быть использованы для приложений типа клиент/сервер.

              В системе Advanced Server предоставляется защита данных уровня С2. Это означает, что сетевая ОС имеет защищенную процедуру присоединения к ЛВС, защиту памяти, учет и контроль доступа (владелец разделяемых ресурсов имеет возможность определить, кто в данный момент пользуется этими ресурсами). Уровня защиты С2 или выше требуют некоторые промышленные или военные ЛВС. Что касается надежности , то система Advanced Server использует файловую систему, основанную на транзакциях и позволяющую отменить целую серию связанных модификаций файлов, если эта серия не была завершена успешно. Она также имеет средства поддержки RAID пятого уровня ( Redundant Array of Inexpensive Disks -  Избыточный массив недорогих накопителей ), возможность распознавания сигналов от источника бесперебойного питания и программное обеспечение для сохранения данных на магнитной ленте.

 К имеющейся в LAN Server и LAN Manager системе областей  в ОС NT Advanced Server добавлено новое интересное решение, называемое Областями доверия ( Trusted Domains) Она заключается в том что из одной области можно “доверить” свои файлы другой области, и тогда пользователь второй области сможет получить к ним доступ без дополнительного присоединения к сети в первой области.

 Системным администраторам в управлении системой NT Advanced Server помогает утилита Performance Monitor. Кроме того, эта сетевая ОС поддерживает протоколы SNMP и NetView по управлению сетью. Другими утилитами , входящими в состав Advanced Server, являются User Manager, Disk Administrator, Event Viewer и улучшенная Control Panel.

 Полезным является средство Browse-Master. Каждый ПК с разделяемыми ресурсами периодически сообщает серверу Browse-Master список этих ресурсов. При нажатии на рабочей станции кнопки Browse выдается список доступных ресурсов, полученных Browse-Master от компьютера. Этот метод уменьшает трафик ЛВС, так как теперь рабочим станциям и серверам не нужно непрерывно обмениваться информацией о ресурсах друг с другом.

 Система Advanced Server использует протокол SMB на базе NetBIOS для обмена информацией о перенаправлении файлов. Кроме того , система Advanced Server совместима с системами  LAN Manager, LAN Server, Windows for Workgroups. Кроме этого, в системе Advanced Server имеются средства поддержки протоколов транспортного уровня, таких как TCP/IP и IPX/SPX фирмы Novell.

  ОС  Lantastic.

 По популярности и числу продаж сетевая ОС LANtastik фирмы Artisoft в течение длительного времени являлась лидером на рынке одноранговых ЛВС. Поэтому фирма Novell с Personal NetWare и фирма Microsoft c Windows for Workgroups предприняли попытку проникнуть в эту облаcть рынка, созданную фирмой Artisoft. Все эти фирмы предлагают высококачественное программное обеспечение, и потому небезынтересно, который из программных продуктов станет наиболее популярным на рынке. Сетевая ОС POWERLan, также является сильным конкурентом и, возможно, в будущем сумеет вытеснить такие сетевые ОС, как Windows for Workgroups, Personal NetWare и LANtastic.

 ОС LANtastic обладает рядом характеристик, позволяющих ей прекрасно функционировать, несмотря на то, что она является не самой быстродейст­вующей из сетевых ОС для одноранговых ЛВС. ОС LANtastic имеет прекрас­ные возможности разделения принтера. С дополнительными аппаратными средствами, поставляемыми фирмой Artisoft, возможна даже организация звуковой электронной почты в ЛВС. ОС LANtastic требует очень небольшого объема памяти и имеет средства для разделения накопителей типа CD-ROM. Фирма Artisoft предлагает сетевые адаптеры Ethernet, которые работают особенно хорошо с ОС LANtastic. Имеется возможность включения компью­теров Macintosh в ЛВС, управляемую ОС LANtastic. Эта система прекрасно совместима и с Windows.

 Solaris 2.X. Sun Microsistems.

              Данный программный продукт применяется не так часто, как ОС NetWare или Windows NT . Применение этого продукта предполагает большие финансовые затраты, так как сама ОС является дорогостоящей и применяется на компьютерах фирмы SUN , таких как SPARC и ULTRA Station , а так же ULTRA Enterprise Server , стоимость которых в несколько раз превышает стоимость обычных PC . К тому же Системный Администратор должен обладать широкими знаниями UNIX .

              Чаще используются ОС распространяемые свободно, это FreeBSD и Linux , тоже построенные на базе Unix.
